Lineáris vezető SBR20 1800 mm, 2 sín + 4 SBR20UU csúszóblokk
Kód: 840349904665Termék részletes leírása
Lineárna vodiaca lišta SBR

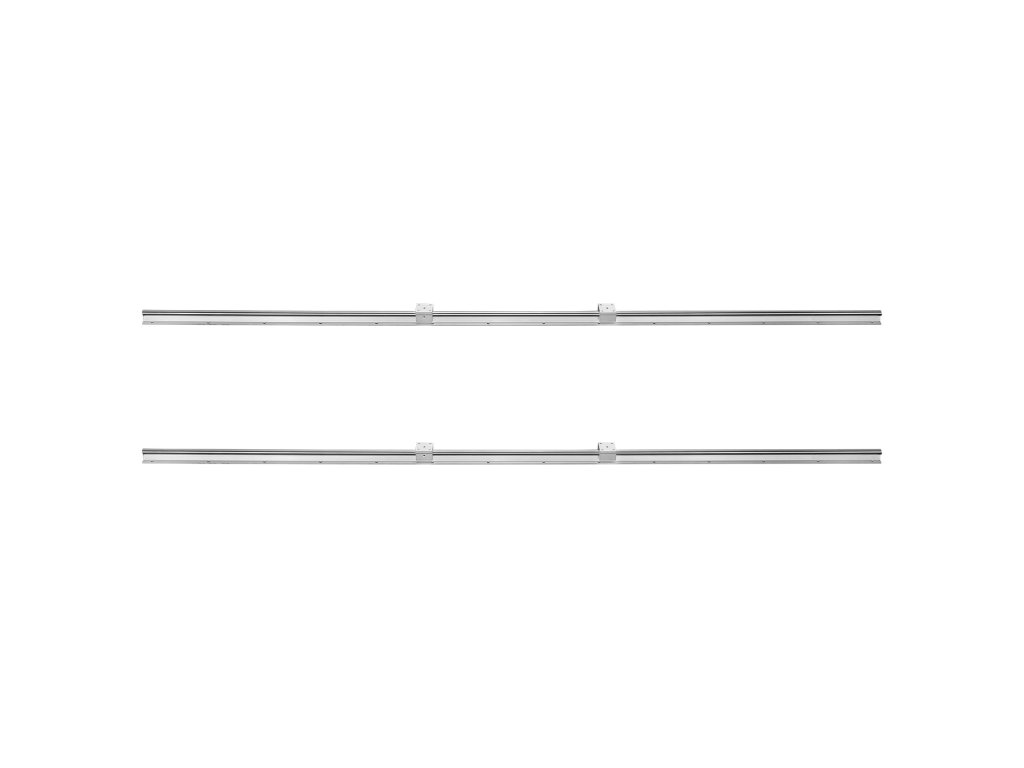

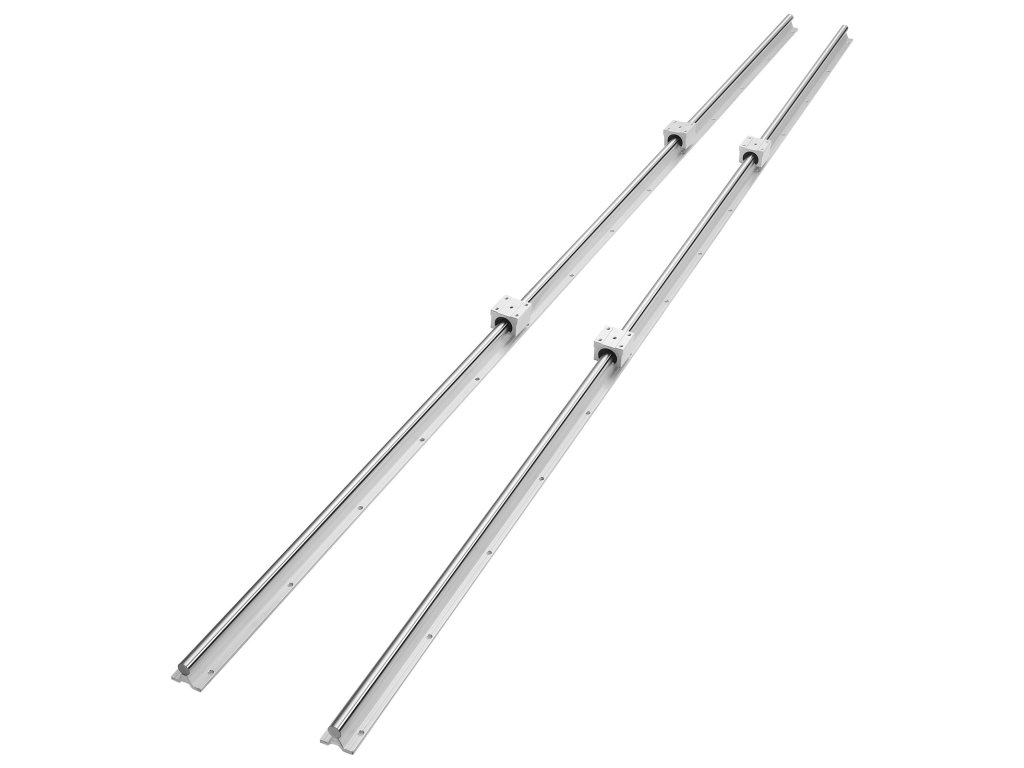

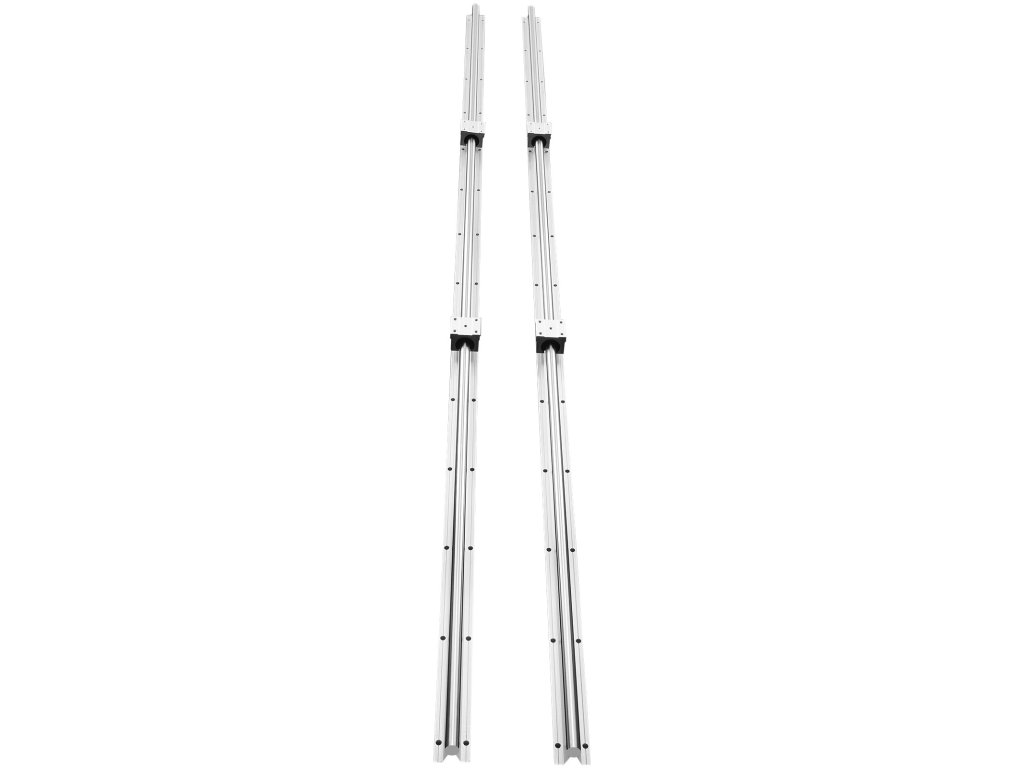

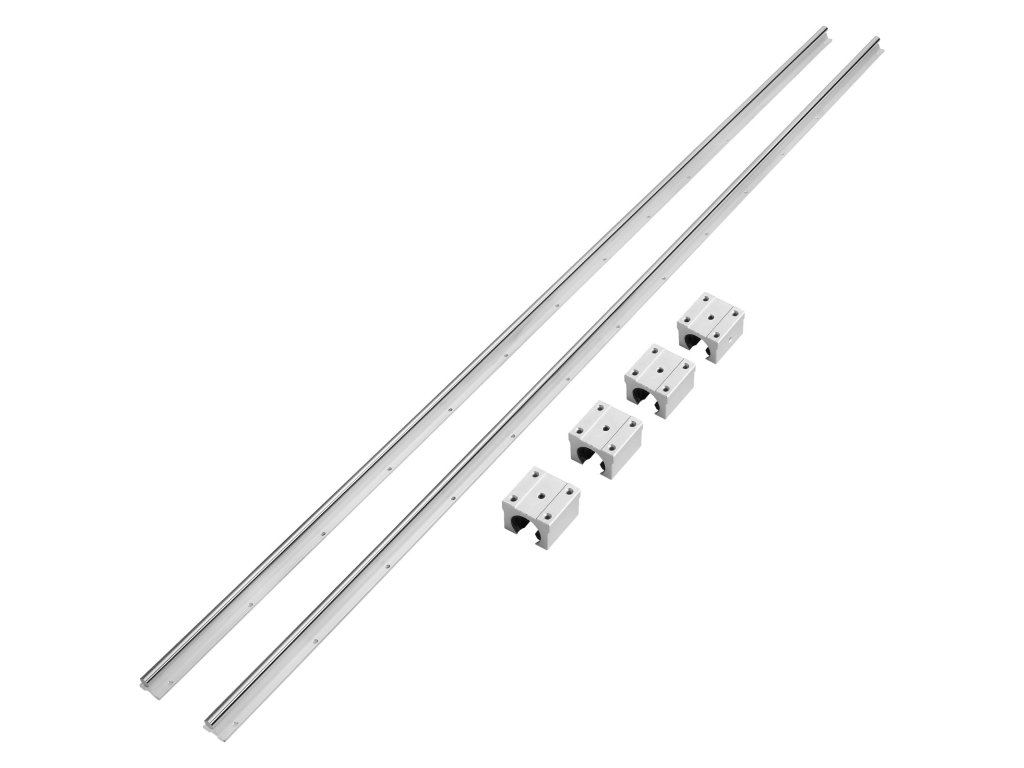

Vysokokvalitná lineárna vodiaca lišta VEVOR SBR obsahuje 2 vodiace lišty a 4 posuvné bloky. Odolné hliníkové vodiace koľajnice majú presný priemer a vzdialenosť otvorov, zatiaľ čo posuvné bloky SBR využívajú guľôčkové ložiská na hladký a nerušený pohyb.
Lineárne ložisko využíva celokovovú konštrukciu a posuvný blok je pevne zaistený na lineárnom hriadeli, ktorý má vysokú nosnosť.

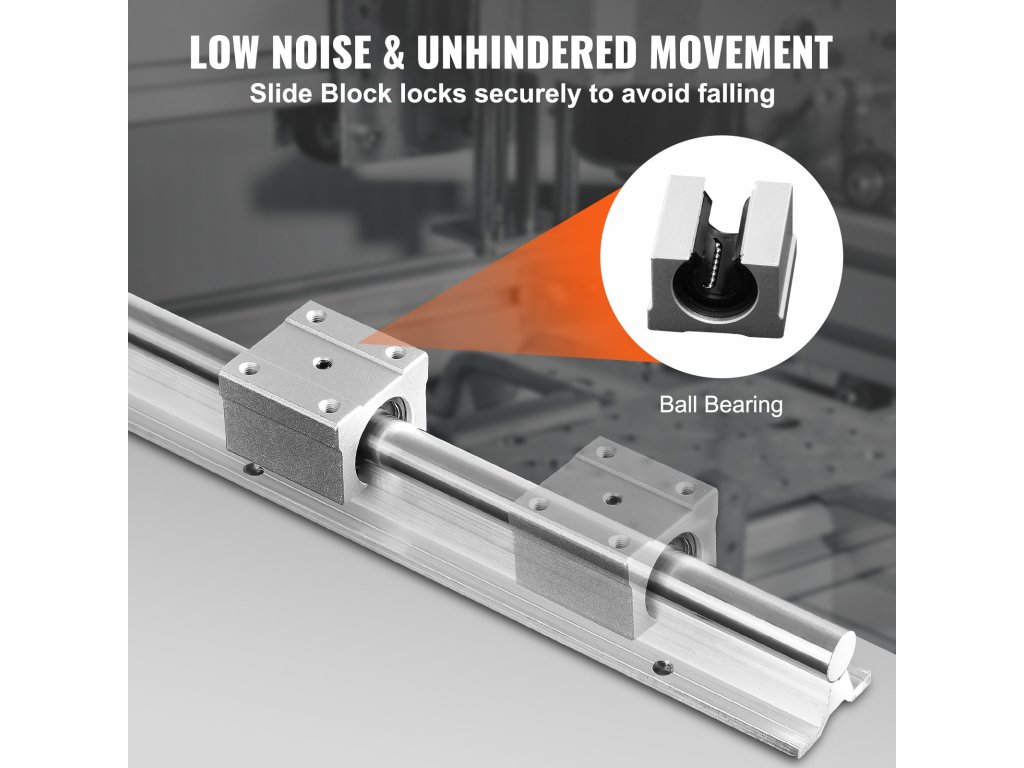

Hliníkový posuvný blok SBR a zabudované guľôčkové ložiská sa posúvajú hladko a pohybujú sa bez väčšej námahy, čím zabezpečujú dlhodobú stabilnú prevádzku.

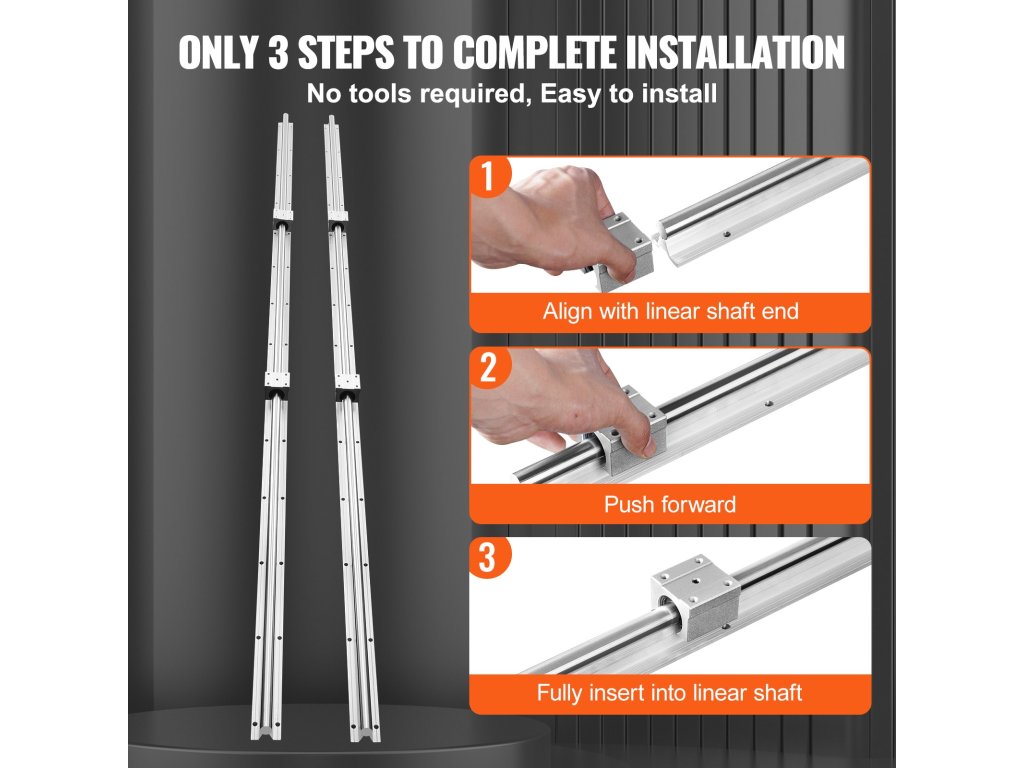

Vedenia lineárneho pohybu majú presnú vzdialenosť otvorov, priemer otvorov a štandardný priemer hriadeľa, čo vám umožňuje presnejšiu inštaláciu zariadenia.
Súprava lineárnych koľajníc sa široko používa pri výrobe automatizačných zariadení s vysokým zaťažením a zariadení pre domácich majstrov. Napríklad gravírovacie stroje CNC pre domácich majstrov, sústruhy atď.
Špecifikácie
| Číslo modelu | SBR20-C 1800L |
|---|---|
| Model posuvného bloku | SBR20UU |
| Dĺžka vodiacej lišty | 70.9 palcov/1800 mm |
| Priemer hriadeľa | Φ20 mm |
| Dynamické zaťaženie (na blok) | 882 N |
| Statické zaťaženie (na blok) | 1370 N |
| Materiál | Vysoko-uhlíková oceľ a hliník |
| Vzdialenosť montážnych otvorov A | 1.4 v 35 mm |
| Vzdialenosť montážnych otvorov B | 1.4 v 35 mm |
| Rozmery posuvného bloku (D x Š x V) | 2 x 1,9 x 1,5 / 50 x 48 x 39 mm |
| Rozmery výrobku (d x š x v) | 70.9 x 3,5 x 1,4 in/1800 x 90 x 36,3 mm |
| Veľkosť balenia (d x š x v) | 76 x 5,7 x 3,1 in/1930 x 145 x 80 mm |
| Čistá hmotnosť | 29.5 libier/13,4 kg |
Kiegészítő paraméterek
| Kategória: | Lineáris vezetősínek |
|---|---|
| EAN vonalkód: | 0840349904665 |
